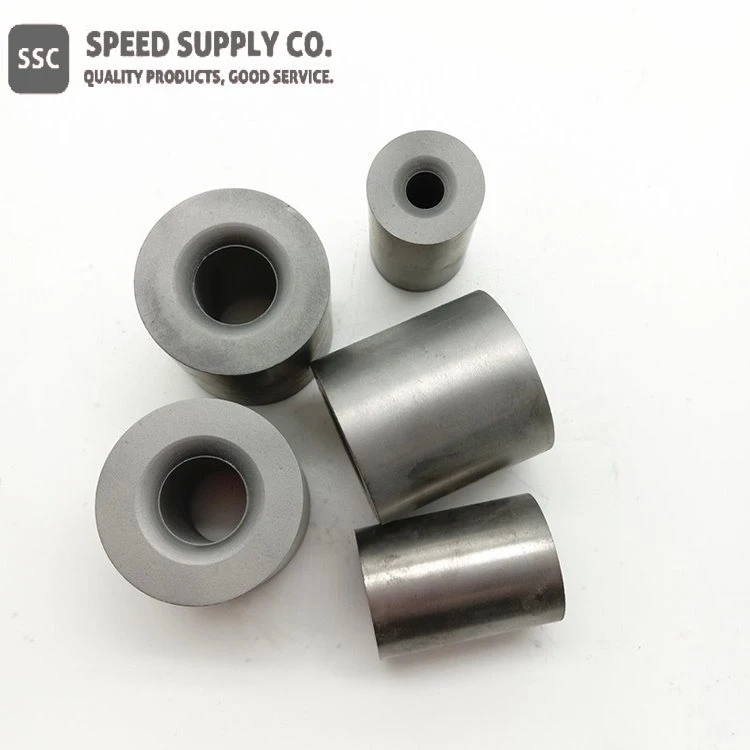

タングステンカーバイドコールドヘッディングダイ

CAS番号:12774-15-1

機能

CAS番号:	12774-15-1
線形式:	WCCo
材料：	炭化タングステン/コバルト合金(Co 5-10%)
種類：	一般的な見出しが死ぬ組み立て金型タングステンカーバイド2ピースパンチ
大きさ：	カスタマイズ

タングステンカーバイド冷間圧造ダイスの説明

冷間圧造は、基本的にダイスに含まれる金属ブランクの端部にパンチで力を加えることを含む冷間成形プロセスです。プラスチックの流れを引き起こすには、力が金属の弾性限界(降伏強度)を超えている必要があります。熱のない鍛造作業と考えてよい。圧造には、動揺および押し出しが含まれ、多くの場合、サイジング、穿孔、トリミング、ねじ圧延、ブランク圧延およびポインティングなどの他の冷間成形操作と組み合わせて実行される。冷間圧造は、丸い金属ストックからカスタムネジ、ボルト、およびその他のカスタムファスナーを作成するために一般的に使用されます。

WC-Co(炭化物)は、炭化タングステン(WC)およびバインダーであるコバルト(Co)と結合して高温で焼結して製造される特定の金属の総称です。

一般に、ダイヤモンドの隣に硬度があると考えられています。しかし、その特性はWCとCoの異なる比率で変化する。NiまたはCrを添加することによってさらに変更することができ、したがってより多くの種類のWC−Co(炭化物)が形成される。Coを含まないWC-Co(炭化物)も開発される。

WC-Co(炭化物)は、主に切削工具や金型などの耐摩耗性や耐衝撃性特性を要求される分野の材料として使用されています。お客様の仕様に応じて、あらゆるタイプのWC-Co(超硬)を選択します。

WC-Co合金グレード

ISOグレード	トイレ	コ %	硬度Raの	アプリケーション
K01 ·	秤	3	92	精密ボーリングなど
K05/K10/20	秤	6	89.5-91.5	一般機械加工等
K30 ·	秤	8	88-89.5	鋳鉄、機械加工など
K35 ·	秤	10	87-89	穴あけ加工、機械加工など
--	秤	15	87	着用用途等
--	秤	20	85.5	小型部品等のプレス加工

また、WC-TiC-Coに対応するISOグレードP10、P20、P30も提供しています。対応するISOグレードP25、P40、M10、M20、M30を有するWC-TiC-TaC-Co炭化物。

タングステンカーバイド冷間圧造ダイス仕様

単位:ミリメートル

種類	外径(OD)		内径 (ID)		高さ
種類	公称サイズ	寛容	公称サイズ	寛容	公称サイズ	寛容
12	12.6	±0.3	1.5	-0.6	≤40	+1.3 +0.5
12	12.6	±0.3	2.0	-0.6	≤40	+1.3 +0.5
13	13.6	±0.3	2.5	-0.6	≤40	+1.3 +0.5
16	16.6	±0.4	2.5	-0.8	≤40	+1.3 +0.5
18	18.6	±0.4	2.0	-0.8	≤40	+1.3 +0.5
20	20.6	±0.4	2.0	-0.8	≤50	+1.4 +0.5
22	22.8	±0.4	4.6	-1.0	20-60	+1.4 +0.5
22	22.8	±0.4	6.4	-1.0	20-60	+1.4 +0.5
25	24.8	±0.4	6.4	-1.0	20-60	+1.4 +0.5
25	24.8	±0.4	8.2	-1.0	20-60	+1.5 +0.5
26	26.4	±0.4	2.5	-0.8	20-60	+1.5 +0.5
26	26.4	±0.4	3.6	-1.0	20-60	+1.5 +0.5
26	26.4	±0.4	4.2	-1.0	20-60	+1.5 +0.5
26	26.4	±0.4	3.0	-0.8	20-60	+1.5 +0.5
26	26.4	±0.4	6.0	-1.0	20-60	+1.5 +0.5
30	29.8	±0.4	6.4	-1.1	20-60	+1.5 +0.5

外径≥30ミリメートル

種類	外径(OD)		内径 (ID)		高さ
種類	ノーミナルサイズ	寛容	ノーミナルサイズ	寛容	ノーミナルサイズ	寛容
30-70	30.8-71.2	±0.4, ±0.5, ±0.6, ±0.7, ±0.8	7.2-28	-1.0, -1.1, -1.2	15-60	+1.5/+0.5, +1.7/+0.5

成績と推奨アプリケーション

グレード、プロパティ、およびアプリケーション推奨
等級	物理的および機械的特性			推奨アプリケーション
等級	密度 g/cm3	硬度 HRA	TRSのN / mm2の	推奨アプリケーション
CM20	14.75	89.3	300	標準品パンチングおよび耐摩耗性部品
CM20B	14.75	90.1	2700	耐摩耗性部品
CM25 ·	14.55	89	2800	標準品パンチング
CM30A	14.25	88.5	2800	ギアパンチング
CM32B	14.15	90.9	3200	ステンレス箔パンチング
CM35B	13.92	89.5	3200	ステンレス箔パンチング
CM40	13.95	84.5	2600	高衝撃締結パンチングまたはレッドパンチング
CM40B	13.65	86.2	2600	ステンレスポール短縮パンチングまたはレッドパンチング
CM45 ·	14.1	85.5	2680	適度な衝撃固定、ポール短縮パンチングまたはレッドパンチング
CM45A	13.85	87	2900	標準衝撃締結パンチング
CM45B	14.01	88	2850	標準衝撃製品パンチング
CM50 ·	13.8	84	2450	プレーンカーボン鋼、低合金鋼標準衝撃締結パンチング、またはナットパンチング
CM50A	13.42	84.5	2500	炭素鋼、合金鋼、ステンレス鋼パンチング(ポール短縮、標準サイズのストレートバー)
CM50B	13.45	85.1	2650	炭素鋼、合金鋼、ステンレス鋼パンチング(小型ポール短縮)
CM50C	13.37	84.3	2550	炭素鋼、合金鋼、ステンレス鋼パンチング(大型ストレートバー、ポール短縮)
CM50E	13.75	85.5	2800	炭素鋼、合金鋼、ステンレス鋼パンチング(ポール短縮、標準サイズポールショートなど)
CM55A	13	84.4	2700	耐衝撃性と耐摩耗性を備えた冷間圧造ダイスパンチング
CM60 ·	13.6	83.5	2500	プレーンカーボン鋼、低合金鋼標準衝撃締結パンチング、またはナットパンチング、皿パンチング
CM60A	13.2	84.1	2600	プレーンカーボン鋼、合金鋼、ステンレス鋼パンチング(大きなサイズのストレートバー、カウンターサンクなどの高衝撃製品。
CM60B	13.56	86	2700	標準衝撃締結パンチング
CM65 ·	13.6	82.8	2580	高衝撃締結パンチング
CM65A	13.15	83.6	2650	高衝撃締結パンチング
CM65B	13.2	85	2800	ステンレス鋼製品パンチング
CM65C	13.18	83.5	2680	高衝撃締結パンチングまたはレッドパンチング
CM70 ·	13.4	82.5	2500	高衝撃締結パンチングまたはナット
CM70C	13.1	82	2600	高衝撃締結パンチングまたはナット
CM80 ·	13.1	81	2450	驚異的な衝撃の固定パンチング

化学識別子

線形数式	WCCo
MDL 番号	MFCD00064847
EC 番号	該当なし
ベイルシュタイン/リクシス No.	該当なし
パブケムCID	該当なし
IUPAC の名前	該当なし
笑顔	[W + 4]。[C-4]。[共同]
インチ I 識別子	InChI=1S/C.Co.W/q-4;;+4
インチIキー	UONOETXJSWQNOL-UHFFFAOYSA-N

炭化タングステン/コバルトダイ特性(理論)

化合物式	CCoW
分子量	254.78
様子	グレーロッド
融点	該当なし
沸点	該当なし
密度	該当なし
H2Oへの溶解度	該当なし
正確な質量	254.783997 ダ
モノアイソトピック質量	254.884003 Da
チャージ	該当なし

タングステンカーバイド/コバルトDIe健康と安全情報

シグナルワード	警告
ハザードステートメント	H334-H317-H228
ハザードコード	F, Xn
リスクコード	11-42/43
安全に関する声明	22-23-24-37-45-60
ティッカー番号	該当なし
交通情報	UN3178 4.1/PG III
WGK ドイツ	3
GHSピクトグラム	GHS02 フレイム GHS08健康被害 GHS07感嘆符
