製品

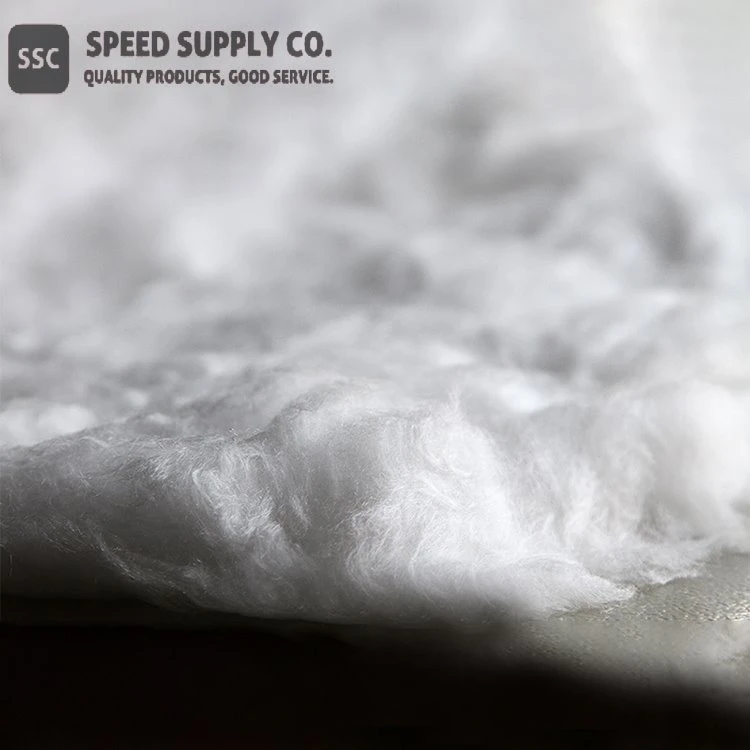

ジルコニア繊維

構成: ZrO2·Y2O3 ·

機能

組成：	ズロ2·Y2O3 ·
様子：	繊維または成形品
繊維径:	3-6 ウム
純度：	≥99.7%

ジルコニア繊維の説明

ジルコニア繊維製品は、高温強度および化学薬品に対する高い耐性を有する。ジルコニア繊維は、市場で入手可能な耐火性繊維製品の中で最も低い熱伝導率を有する。最高動作温度は2,200°Cで、溶融は2,500°Cから始まります(製品によって異なります)。生地は連続した個々のフィラメントで構成されており、有機バインダーを必要としません。

ジルコニア耐火繊維には、コロイド法と前駆体法の2つの製造方法がある。

1. コロイド法

氷酢酸をオキシ塩化ジルコニウム溶液に添加して反応させて白色酢酸ジルコニウム沈殿を形成し、脱水および乾燥させて酢酸ジルコニウム溶液を作り、次いで安定剤(通常YCl3)を加え、蒸発および濃縮してコロイド中の粘度を5〜35Pa・sの範囲にし、このコロイドを遠心紡糸法またはブロー法によって繊維化して繊維ブランクを得ることができ、ブランクを100〜110°Cで乾燥させて繊維を固化させ、次いで必要な温度で熱処理する。ジルコニア繊維体は熱処理中に一連の物理的および化学的変化を受ける:物理的水は100〜110°Cで除去される。化学的に結合した水と有機物の揮発は200-300°Cで除去されます。ジルコニウム塩は420°Cで分解し始めます。ZrO2の結晶変換は800-1000°Cで起こる。熱処理の最終温度は1500〜1600°Cです。

2. パイオニア方式

ビスコース繊維(又はケン化アセテート繊維、ポリエステル繊維、ポリアミド繊維等)を一定濃度の希塩酸又はエチレンジアミン溶液に浸し、繊維を膨張させる。YCl3安定剤を含むオキシ塩化ジルコニウム(または酢酸ジルコニウム、シュウ酸ジルコニウム)の水溶液に浸漬すると、ジルコニウム塩が有機繊維の分子「隙間」に入り、表面吸着液が遠心分離または押出によって除去される。ジルコニウム塩の有機繊維体は、熱処理のために特定の条件下で炉に入れられ、その結果、有機物が燃焼することなく炭化および揮発する。ジルコニウム塩はZrO2に分解され、安定化剤と作用してZrO2を安定化させる。安定な多結晶ZrO2繊維が得られる。

多結晶ZrO2繊維は、良好な耐火性(ZrO2融点は2590°C)、低熱伝導性、良好な化学的安定性、および強い耐食性を有する。そのため、優れた高温断熱材である。

ZrO2繊維は、高温高効率の断熱材として使用できる様々な耐火繊維製品にさらに加工することができます。例えば、各種高温電気炉のライニング、溶湯のフィルター、高温触媒の担体、ジェット機やミサイルの保護材などに使用されています。酸化鉛耐火繊維の最高使用温度は1600°Cです

イットリア安定化ジルコニアは、高温で電気半導体である。この導電率は、イオン性Zr4+とY3+の価数が異なることから生じます。酸素イオンが誘導されて安定化ジルコニア構造を流れるため、高温(700~800°C)で電気が伝導されます。この現象はジルコニア酸素センサの基礎を形成します。

ジルコニアフェルト、ジルコニアボード、ジルコニアシリンダー、ジルコニアパウダー、ジルコニアファブリック、ジルコニアニットなどの他のフォームも利用できます。詳しくはお問い合わせください。

ジルコニア繊維仕様

インデックス		ZRF-1	ZRF-2	ZRF-3
かさ密度(キログラム/ m3)		500~1000	1000~1500	1500~2000
最高使用温度(°C)		1800	2000	2200
破壊靭性(MPa) (5% 圧縮)		≥0.5	≥1.5	≥3.0
化学組成物	ZrO2 +Y2O3	≥99.7%
	SiO2 + Fe2O3 + Na2O + Al2O3	≤0.3%
	オーガニック添加	0
フェーズコンポジション		キュービックZrO2
様子		白い
平均直径		3-6ミクロン
熱膨張係数 (10-6 K-1)		~10.5
線形収縮	1600°C/2時間	≤0.5%	≤0.2%	≤0.1%
熱伝導率(W/m×K)	350°C	≤0.06	≤0.08	≤0.10
	1000°C	≤0.09	≤0.12	≤0.15
	1500°C	≤0.15	≤0.18	≤0.20
ボードの標準サイズ長さ×幅×厚さ(ミリメートル)		100×100×20;200×300×40;600×400×50 他のシュペスとサイズはカスタマイズすることができます。
