機能
材料： | CPチタン、チタン合金 |
標準： | ASTM B337、ASTM B338、ASME SB338、ASTM B 861 |
プロセス： | チタンシームレスパイプは、押し出しパイプブランクから-冷間圧延されます。 |
形： | パイプ |
サイズ： | NPSまたはカスタマイズ |

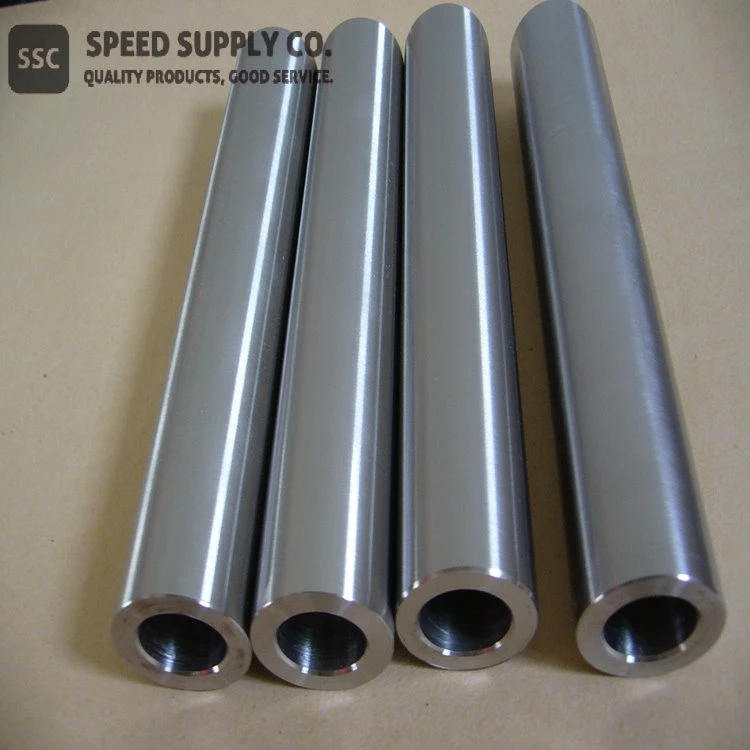

チタンパイプの説明
チタンとその合金は、高温で維持される独自の高強度-重量比と、並外れた耐食性により、魅力的な材料です。 チタンの主な用途は、航空宇宙産業です。 ただし、軍事から商業、航空宇宙から産業への市場動向の焦点シフトも報告されています。
NPSチタンパイプの寸法
Sch。 10SライトIPS | Sch。 40S Std IPS | Sch。 80S Std IPS | ||||||||
ノム。 パイプサイズ | 外径 | 壁の厚さ | 内径内 | ポンド/フィート | 壁の厚さ | 内径内 | ポンド/フィート | 壁の厚さ | 内径内 | ポンド/フィート |
1/8" | .405 | .049 | .307 | .1072 | .068 | .269 | .1408 | .095 | .215 | .1810 |
1/4" | .540 | .065 | .410 | .1897 | .088 | .364 | .2442 | .119 | .302 | .3079 |
3/8" | .675 | .065 | .545 | .2437 | .091 | .493 | .3266 | .126 | .423 | .4251 |
1/2" | .840 | .083 | .674 | .3861 | .109 | .622 | .4896 | .147 | .546 | .6260 |
3/4" | 1.050 | .083 | .884 | .4932 | .113 | .824 | .6506 | .154 | .742 | .8479 |
1" | 1.315 | .109 | 1.097 | .8078 | .133 | 1.049 | .9660 | .179 | .957 | 1.2495 |
1-1/4" | 1.660 | .109 | 1.442 | 1.0389 | .140 | 1.380 | 1.3077 | .191 | 1.278 | 1.7242 |
1-1/2" | 1.900 | .109 | 1.681 | 1.1996 | .145 | 1.610 | 1.5637 | .200 | 1.500 | 2.0893 |
2" | 2.375 | .109 | 2.157 | 1.5178 | .154 | 2.067 | 2.1018 | .218 | 1.939 | 2.8895 |
2-1/2" | 2.875 | .120 | 2.635 | 2.0315 | .203 | 2.469 | 3.3331 | .276 | 2.323 | 4.4080 |
3" | 3.500 | .120 | 3.260 | 2.4924 | .216 | 3.068 | 4.3589 | .300 | 2.900 | 5.8992 |
3-1/2" | 4.000 | .120 | 3.760 | 2.8611 | .226 | 3.548 | 5.2412 | .318 | 3.364 | 7.1950 |
4" | 4.500 | .120 | 4.260 | 3.2298 | .237 | 4.026 | 6.2085 | .337 | 3.826 | 8.6210 |
チタン溶接管の仕様
製品 | チタン溶接パイプ |
サイズ | OD：19.05mmから609mm |
材料 | Gr.1、Gr.2、Gr.9 |
標準 | ASTM B337、ASTM SB338、ASTMB861など。 |
チタン溶接パイプは、熱交換器やコンデンサー、あらゆる種類の腐食性流体伝送パイプラインシステム、チタン自転車チューブ、自動車の排気管、沖合養殖などに使用できます。
また、冷暖房用途向けのチタンパイプコイルも提供できます。
グレードと基準
材料グレード | 標準仕様 |
商業的に純粋 | ASTM B 348グレード1、2、3、4 |
Ti合金6Al4V | ASTMB348グレード5 |
チタン合金6Al4VELI | ASTM F 136 |
チタン合金Ti0.2Pd | ASTMB348グレード7および11 |
チタン合金Ti0.3 Mo .8Ni | ASTMB348グレード12 |
チタン合金5Al2.5Sn | AMS 4953 |
チタン合金3Al2.5V | ASTMB348グレード9 |
チタン合金Ti6Al7Nb | ASTM F 1295 |
チタンパイプアプリケーション
●熱交換器
●コンデンサー
●腐食性流体伝送パイプラインシステム
●自転車用チューブ
●自動車の排気管
●オフショア養殖
チタンパイプ関連産業
●機械
●航空宇宙
●航空機
●自動車
●医療
●発電
●エレクトロニクス
●化学
チタンの物性
学年 | 極限引張強さ最小。 | 降伏強さ | 伸び率 | 削減面積パーセント | 調子 | ||
KSI | MPa | KSI | MPa | ||||
1 | 35 | 240 | 20 | 138 | 24 | 30 | 指定通り（形状） |
2 | 50 | 345 | 40 | 275 | 20 | 30 | 指定通り（形状） |
3 | 64 | 450 | 55 | 380 | 18 | 30 | 指定通り（形状） |
4 | 80 | 550 | 70 | 483 | 15 | 25 | 指定通り（形状） |
5 | 130 | 895 | 120 | 828 | 10 | 25 | 指定通り（形状） |
6 | 115 | 792 | 110 | 758 | 10 | 25 | 鍛造バー |
7 | 50 | 345 | 40 | 275 | 20 | 30 | 指定通り（形状） |
9 | 90 | 620 | 70 | 483 | 15 | 25 | 指定通り（形状） |
11 | 35 | 240 | 20 | 138 | 24 | 30 | 指定通り（形状） |
12 | 70 | 483 | 50 | 345 | 18 | 25 | 指定通り（形状） |
16 | 50 | 345 | 40 | 275 | 20 | 30 | 指定通り（形状） |
17 | 35 | 240 | 25 | 170 | 24 | 30 | 指定通り（形状） |
23 | 120 | 828 | 110 | 759 | 10 | 25 | ベータ版-焼きなまし |
チタン素材グレード
CPチタン
グレード1
グレード2
グレード2H（最小UTSが58 ksiのグレード2）
グレード3
グレード4
チタン合金
グレード5（6パーセントAl、4パーセントV）
グレード7（0.12から0.25パーセントPd）
グレード7H（0 .12から0.25パーセントPd）（58 ksiの最小UTSを持つグレード7）
グレード9（3パーセントAl、2.5パーセントV）
グレード11（0.12から0.25パーセントPd）
グレード12（0 .3パーセントMo、0 .8パーセントNi）
グレード13（0 .5パーセントNi、0 .05パーセントRu）
グレード14（0 .5パーセントNi、0 .05パーセントRu）
グレード15（0 .5パーセントNi、0 .05パーセントRu）
グレード16（0。0 4〜0.08パーセントPd）
グレード16H（0。0 4〜0.08パーセントPd）（グレード16、最小UTS 58 ksi）
グレード17（0。0 4〜0.08パーセントPd）
グレード18（3パーセントAl、2.5パーセントV、0。0 4〜0.08パーセントPd）
グレード19（3パーセントのAl、8パーセントのV、6パーセントのCr、4パーセントのZr、4パーセントのMo）
グレード20（3パーセントAl、8パーセントV、6パーセントCr、4パーセントZr、4パーセントMo、0。04パーセント–0.08パーセントPd）
グレード21（15パーセントのMo、3パーセントのAl、2.7パーセントのNb、0。25パーセントのSi）
グレード23（6％Al、4％V、非常に低い侵入型要素、ELI）
グレード24（6パーセントAl、4パーセントV、0。0 4パーセントから0.08パーセントPd）
グレード25（6パーセントのAl、4パーセントのV、0 .3パーセントから0。8パーセントのNi、および0。0 4パーセントから0.08パーセントのPd）
グレード26（0。0 8〜0.14パーセントPd）
グレード26H（0。0 8〜0.14パーセントPd）（グレード26、最小UTS 58 ksi）
グレード27（0。0 8〜0.14パーセントPd）
グレード28（3パーセントのAl、2.5パーセントのV、0。0 8〜0.14パーセントのRu）
グレード29（6パーセントのAl、4パーセントのV、ELI、および0。0 8〜0.14パーセントのRu）
グレード30（0 .3パーセントCo、0.05パーセントPd）
グレード31（0 .3パーセントCo、0 .05パーセントPd）
グレード32（5パーセントのAl、1パーセントのスズ、1パーセントのZr、1パーセントのV、0。8パーセントのMo）
グレード33（0 .4パーセントNi、0。0 15パーセントPd、0。025パーセントRu、0.15パーセントCr）
グレード34（0 .4パーセントNi、0。0 15パーセントPd、0。025パーセントRu、0.15パーセントCr）
グレード35（4.5パーセントのAl、2パーセントのMo、1.6パーセントのV、0。5パーセントの鉄、0。3パーセントのSi）
グレード36（45パーセントNb）
グレード37（1.5パーセントAl）
グレード38（4パーセントAl、2.5パーセントV、1.5パーセントFe）
