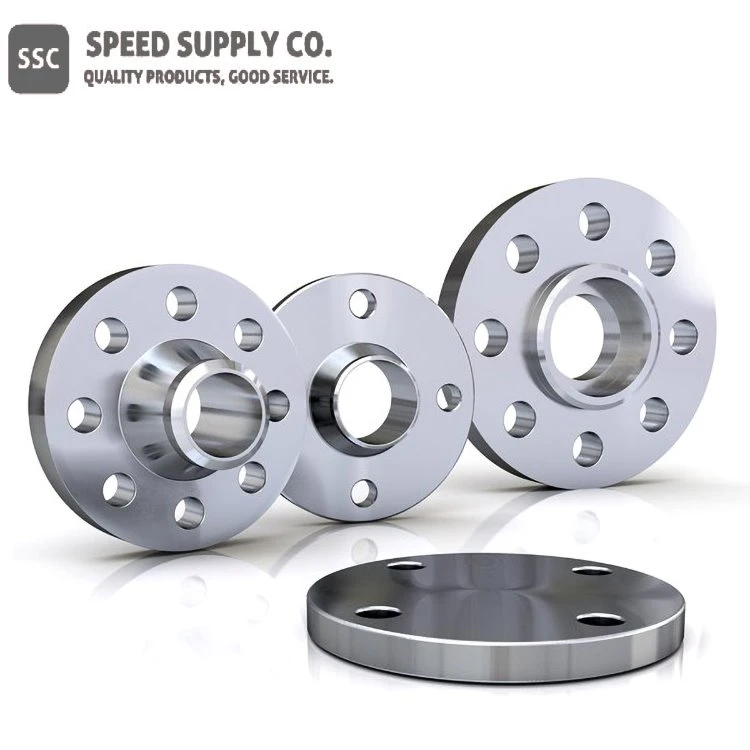

チタンフランジ

材質: C.P. Titanium & Titanium Alloy: Gr.1, Gr.2, Gr.5, Gr.7, Gr.9, Gr.12

機能

材料：	C.P. Titanium & Titanium Alloy: Gr.1, Gr.2, Gr.5, Gr.7, Gr.9, Gr.12
標準：	ASTM、AMSE/ANSI、DIN
大きさ：	1/2 インチから 24 インチの NPS

チタンフランジの説明

チタンフランジは、パイプ、ポンプ、ベール、その他の配管コンポーネントを接続して配管ネットワークを作成するために使用されます。これらは、検査と洗浄を容易にするためにパイプネットワークを分割するために使用され、パイプにねじ込むか溶接することができます。フランジ付きジョイントは、通常、間にガスケットとともにボルトで固定されます。

SSCは、以下を含む幅広い共通フランジを生産し、在庫しています。

●溶接ネックフランジ

● スリップオンフランジ

●ソケット溶接フランジ

●ラップジョイントフランジ

● ねじ付きフランジ

●ブラインドフランジ

●オリフィスフランジ

●メガネブランク

フランジは通常、パイプフランジとフランジ付き継手のASME B16.5規格に従って指定および製造され、即時出荷のために多数の在庫アイテムを維持しています。標準フランジに加えて、減速機/エキスパンダーフランジ、ロングネック、オリフィスフランジなど、注文に応じて特別なフランジを製造できます。

チタンフランジは、強く、軽量で耐腐食性があることで最もよく知られています。他の金属フランジと比較して際立っている特性の1つは、チタンスリップオンフランジが4.51g / cm3の密度で最高の強度対重量比を有することである。例として、チタングレード5は、重量のほぼ半分で316ステンレス鋼の4倍強力です。これにより、チタン製の長い溶接ネックフランジは、軽量性と優れた強度の両方を必要とするアプリケーション(オイル&ガス(ダウンホール)、軍事用品、スポーツ用品などに最適です。チタンブラインドフランジは、エレクトロスラグ精錬(ESR)プロセスによる二重溶解から大きな利益を得る高性能合金です。これらのチタン製高ハブブラインドフランジでは溶接後熱処理の必要はありません。しかし、チタン溶接部の耐食性を最適にするためには、溶接後の徹底的な洗浄が重要であり、さもなければ汚染や脆化の危険性があります。

SSCは、多種多様なチタンフランジ、継手、カスタムコンポーネントを提供しています。ポンド・フォー・ポンドでチタンほど強い市販の材料はありません。

グレード2チタンは、パイプバルブおよび継手業界で最も一般的に要求され、優れた強度と耐食性を備えています。当社の製品の大部分は、316ステンレスを利用した海洋機器と同様に、その可用性と酸化に対する耐性を考慮して、ASTM B381グレード2になります。また、高温で優れた強度を保持し、その可鍛性と溶接性で知られているチタングレード12も提供しています。チタンは、高温および高圧サービスを必要とするが重量が削減された用途でよく使用されます。いくつかの優れた例は、航空宇宙産業(エアボディフレーム)と軍の最先端の機器のためのコンポーネントです。チタンフランジは、海洋および塩化物用途における優れた耐食特性により、オフショア掘削部品および熱交換器アセンブリとしても人気があります。

チタンおよびその合金は、その優れた機械的特性を保持しながら、高温または低温成形する能力を有する。一方、チタンの重量は通常の鋼よりもはるかに少ない(約40〜45%少ない)。アルミニウムほど軽くはありませんが、チタンフランジと継手は溶接および設置プロセス中に少し扱いやすくなっています。

チタンフランジの仕様

チタン製スリップオンフランジ

image003(001)

チタン製スリップオンフランジ(隆起面)
1/2" ~ 24" NPS

クラス150チタンスリップオンフランジ

クラス150チタンスリップオンフランジ
公称パイプサイズ	フランジ径。	フランジ厚肉	ハブ径ベースで	隆起した顔の直径。	いいえ。穴の数	直径。ボルトの	直径。ボルトサークルの	ボア径。	ハブを通る長さ
1/2	3-1/2	7/16	1-3/16	1-3/8	4	1/2	2-3/8	0.88	5/8
3/4	3-7/8	1/2	1-1/2	1-11/16	4	1/2	2-3/4	1.09	5/8
1	4-1/4	9/16	1-15/16	2	4	1/2	3-1/8	1.36	11/16
1-1/4	4-5/8	5/8	2-5/16	2-1/2	4	1/2	3-1/2	1.70	13/16
1-1/2	5	11/16	2-9/16	2-7/8	4	1/2	3-7/8	1.95	7/8
2	6	3/4	3-1/16	3-5/8	4	5/8	4-3/4	2.44	1
2-1/2	7	7/8	3-9/16	4-1/8	4	5/8	5-1/2	2.94	1-1/8
3	7-1/2	15/16	4-1/4	5	4	5/8	6	3.57	1-3/16
3-1/2	8-1/2	15/16	4-13/16	5-1/2	8	5/8	7	4.07	1-1/4
4	9	15/16	5-5/16	6-3/16	8	5/8	7-1/2	4.57	1-5/16
5	10	15/16	6-7/16	7-5/16	8	3/4	8-1/2	5.66	1-7/16
6	11	1	7-9/16	8-1/2	8	3/4	9-1/2	6.72	1-9/16
8	13-1/2	1-1/8	9-11/16	10-5/8	8	3/4	11-3/4	8.72	1-3/4
10	16	1-3/16	12	12-3/4	12	7/8	14-1/4	10.88	1-15/16
12	19	1-1/4	14-3/8	15	12	7/8	17	12.88	2-3/16
14	21	1-3/8	15-3/4	16-1/4	12	1	18-3/4	14.14	2-1/4
16	23-1/2	1-7/16	18	18-1/2	16	1	21-1/4	16.16	2-1/2
18	25	1-9/16	19-7/8	21	16	1-1/8	22-3/4	18.18	2-11/16
20	27-1/2	1-11/16	22	23	20	1-1/8	25	20.20	2-7/8
24	32	1-7/8	26-1/8	27-1/4	20	1-1/4	29-1/2	24.25	3-1/4

クラス300チタンスリップオンフランジ

SS 300チタンフランジ
公称パイプサイズ	フランジ径。	フランジ厚肉	ハブ径ベースで	隆起した顔の直径。	いいえ。穴の数	直径。ボルトの	直径。ボルトサークルの	ボア径。	ハブを通る長さ
1/2	3-3/4	9/16	1-1/2	1-3/8	4	1/2	2-5/8	0.88	7/8
3/4	4-5/8	5/8	1-7/8	1-11/16	4	5/8	3-1/4	1.09	1
1	4-7/8	11/16	2-1/8	2	4	5/8	3-1/2	1.36	1-1/16
1-1/4	5-1/4	3/4	2-1/2	2-1/2	4	5/8	3-7/8	1.70	1-1/16
1-1/2	6-1/8	13/16	2-3/4	2-7/8	4	3/4	4-1/2	1.95	1-3/16
2	6-1/2	7/8	3-5/16	3-5/8	8	5/8	5	2.44	1-5/16
2-1/2	7-1/2	1	3-15/16	4-1/8	8	3/4	5-7/8	2.94	1-1/2
3	8-1/4	1-1/8	4-5/8	5	8	3/4	6-5/8	3.57	1-11/16

チタンブラインドフランジ(隆起面)

image005(001)

チタンブラインドフランジ

1/2 "-24" ASME B16.5

12 インチから 60 インチ (MSS)

クラス150~2500

クラス150チタンブラインドフランジ

クラス150チタンブラインドフランジ
公称パイプサイズ	フランジ径。	フランジ厚肉	隆起した顔の直径。	いいえ。穴の数	ボルトの直径	直径。ボルトサークルの
1/2	3-1/2	7/16	1-3/8	4	1/2	2-3/8
3/4	3-7/8	1/2	1-11/16	4	1/2	2-3/4
1	4-1/4	9/16	2	4	1/2	3-1/8
1-1/4	4-5/8	5/8	2-1/2	4	1/2	3-1/2
1-1/2	5	11/16	2-7/8	4	1/2	3-7/8
2	6	3/4	3-5/8	4	5/8	4-3/4
2-1/2	7	7/8	4-1/8	4	5/8	5-1/2
3	7-1/2	15/16	5	4	5/8	6
3-1/2	8-1/2	15/16	5-1/2	8	5/8	7
4	9	15/16	6-3/16	8	5/8	7-1/2
5	10	15/16	7-5/16	8	3/4	8-1/2
6	11	1	8-1/2	8	3/4	9-1/2
8	13-1/2	1-1/8	10-5/8	8	3/4	11-3/4
10	16	1-3/16	12-3/4	12	7/8	14-1/4
12	19	1-1/4	15	12	7/8	17
14	21	1-3/8	16-1/4	12	1	18-3/4
16	23-1/2	1-7/16	18-1/2	16	1	21-1/4
18	25	1-9/16	21	16	1-1/8	22-3/4
20	27-1/2	1-11/16	23	20	1-1/8	25
24	32	1-7/8	27-1/4	20	1-1/4	29-1/2

クラス300チタンブラインドフランジ

クラス300チタンブラインドフランジ
公称パイプサイズ	フランジ径。	フランジ厚肉	隆起した顔の直径。	いいえ。穴の数	直径。ボルトの	直径。ボルトサークルの
1/2	3-3/4	9/16	1-3/8	4	1/2	2-5/8
3/4	4-5/8	5/8	1-11/16	4	5/8	3-1/4
1	4-7/8	11/16	2	4	5/8	3-1/2
1-1/4	5-1/4	3/4	2-1/2	4	5/8	3-7/8
1-1/2	6-1/8	13/16	2-7/8	4	3/4	4-1/2
2	6-1/2	7/8	3-5/8	8	5/8	5
2-1/2	7-1/2	1	4-1/8	8	3/4	5-7/8
3	8-1/4	1-1/8	5	8	3/4	6-5/8

チタン溶接ネックフランジ

1/2 インチから 60 インチの NPS (ANSI) [隆起した顔のみ] クラス 150 ~ 2500
12インチ~60インチNPS(MSS)クラス150~クラス900[隆起面]クラス300~クラス900[リング型ジョイント]

クラス150チタン溶接ネックフランジ

クラス150チタン溶接ネックフランジ
公称パイプサイズ	フランジ径。	フランジ厚肉	ハブ径ベースで	隆起した顔の直径。	溶接点におけるハブ径	いいえ。の<>	ボルトの直径	直径。ボルトサークルの	ボア径。	ハブを通る長さ
1/2	3-1/2	7/16	1-3/16	1-3/8	0.84	4	1/2	2-3/8	0.62	1-7/8
3/4	3-7/8	1/2	1-1/2	1-11/16	1.05	4	1/2	2-3/4	0.82	2-1/16
1	4-1/4	9/16	1-15/16	2	1.32	4	1/2	3-1/8	1.05	2-3/16
1-1/4	4-5/8	5/8	2-5/16	2-1/2	1.66	4	1/2	3-1/2	1.38	2-1/4
1-1/2	5	11/16	2-9/16	2-7/8	1.90	4	1/2	3-7/8	1.61	2-7/16
2	6	3/4	3-1/16	3-5/8	2.38	4	5/8	4-3/4	2.07	2-1/2
2-1/2	7	7/8	3-9/16	4-1/8	2.88	4	5/8	5-1/2	2.47	2-3/4
3	7-1/2	15/16	4-1/4	5	3.50	4	5/8	6	3.07	2-3/4
3-1/2	8-1/2	15/16	4-13/16	5-1/2	4.00	8	5/8	7	3.55	2-13/16
4	9	15/16	5-5/16	6-3/16	4.50	8	5/8	7-1/2	4.03	3
5	10	15/16	6-7/16	7-5/16	5.56	8	3/4	8-1/2	5.05	3-1/2
6	11	1	7-9/16	8-1/2	6.63	8	3/4	9-1/2	6.07	3-1/2
8	13-1/2	1-1/8	9-11/16	10-5/8	8.63	8	3/4	11-3/4	7.98	4
10	16	1-3/16	12	12-3/4	10.75	12	7/8	14-1/4	10.02	4
12	19	1-1/4	14-3/8	15	12.75	12	7/8	17	12.00	4-1/2
14	21	1-3/8	15-3/4	16-1/4	14.00	12	1	18-3/4	13.25	5
16	23-1/2	1-7/16	18	18-1/2	16.00	16	1	21-1/4	15.25	5
18	25	1-9/16	19-7/8	21	18.00	16	1-1/8	22-3/4	17.25	5-1/2
20	27-1/2	1-11/16	22	23	20.00	20	1-1/8	25	19.25	5-11/16
24	32	1-7/8	26-1/8	27-1/4	24.00	20	1-1/4	29-1/2	23.25	6

クラス300チタン溶接ネックフランジ

クラス300チタン溶接ネックフランジ
公称パイプサイズ	フランジ径。	フランジ厚手。	ハブ径ベースで	隆起した顔の直径。	ハブ径溶接点	いいえ。穴の数	直径。ボルトの	直径。ボルトサークルの	ボア径。	ハブを通る長さ
1/2	3-3/4	9/16	1-1/2	1-3/8	0.84	4	2-5/8	1/2	0.62	2-1/16
3/4	4-5/8	5/8	1-7/8	1-11/16	1.05	4	3-1/4	5/8	0.82	2-1/4
1	4-7/8	11/16	2-1/8	2	1.32	4	3-1/2	5/8	1.05	2-7/16
1-1/4	5-1/4	3/4	2-1/2	2-1/2	1.66	4	3-7/8	5/8	1.38	2-9/16
1-1/2	6-1/8	13/16	2-3/4	2-7/8	1.90	4	4-1/2	3/4	1.61	2-11/16
2	6-1/2	7/8	3-5/16	3-5/8	2.38	8	5	5/8	2.07	2-3/4
2-1/2	7-1/2	1	3-15/16	4-1/8	2.88	8	5-7/8	3/4	2.47	3
3	8-1/4	1-1/8	4-5/8	5	3.50	8	6-5/8	3/4	3.07	3-1/8

チタンラップジョイントパイプフランジ

1/2 インチから 24 インチの NPS、クラス 150 ~ 300

image009(001)

クラス150チタンタップジョイントパイプフランジ

クラス150チタンラップジョイントパイプフランジ
公称パイプサイズ	フランジ径。	フランジ厚肉	ハブ径ベースで	いいえ。穴の数	ボルトの直径	直径。ボルトサークルの	ボア径。	ハブを通る長さ
1/2	3-1/2	7/16	1-3/16	4	1/2	2-3/8	0.90	5/8
3/4	3-7/8	1/2	1-1/2	4	1/2	2-3/4	1.11	5/8
1	4-1/4	9/16	1-15/16	4	1/2	3-1/8	1.38	11/16
1-1/4	4-5/8	5/8	2-5/16	4	1/2	3-1/2	1.72	13/16
1-1/2	5	11/16	2-9/16	4	1/2	3-7/8	1.97	7/8
2	6	3/4	3-1/16	4	5/8	4-3/4	2.46	1
2-1/2	7	7/8	3-9/16	4	5/8	5-1/2	2.97	1-1/8
3	7-1/2	15/16	4-1/4	4	5/8	6	3.60	1-3/16
3-1/2	8-1/2	15/16	4-13/16	8	5/8	7	4.10	1-1/4
4	9	15/16	5-5/16	8	5/8	7-1/2	4.60	1-5/16
5	10	15/16	6-7/16	8	3/4	8-1/2	5.69	1-7/16
6	11	1	7-9/16	8	3/4	9-1/2	6.75	1-9/16
8	13-1/2	1-1/8	9-11/16	8	3/4	11-3/4	8.75	1-3/4
10	16	1-3/16	12	12	7/8	14-1/4	10.92	1-15/16
12	19	1-1/4	14-3/8	12	7/8	17	12.92	2-3/16
14	21	1-3/8	15-3/4	12	1	18-3/4	14.18	3-1/8
16	23-1/2	1-7/16	18	16	1	21-1/4	16.19	3-7/16
18	25	1-9/16	19-7/8	16	1-1/8	22-3/4	18.20	3-13/16
20	27-1/2	1-11/16	22	20	1-1/8	25	20.25	4-1/16
24	32	1-7/8	26-1/8	20	1-1/4	29-1/2	24.25	4-3/8

クラス300チタンラップジョイントパイプフランジ:

クラス300チタンラップジョイントパイプフランジ
公称パイプサイズ	フランジ径。	フランジ厚手。	ハブ径ベースで	いいえ。穴の数	直径。ボルトの	直径。ボルトサークルの	ボア径。	ハブを通る長さ
1/2	3-3/4	9/16	1-1/2	4	1/2	2-5/8	0.90	7/8
3/4	4-5/8	5/8	1-7/8	4	5/8	3-1/4	1.11	1
1	4-7/8	11/16	2-1/8	4	5/8	3-1/2	1.38	1-1/16
1-1/4	5-1/4	3/4	2-1/2	4	5/8	3-7/8	1.72	1-1/16
1-1/2	6-1/8	13/16	2-3/4	4	3/4	4-1/2	1.97	1-3/16
2	6-1/2	7/8	3-5/16	8	5/8	5	2.46	1-5/16
2-1/2	7-1/2	1	3-15/16	8	3/4	5-7/8	2.97	1-1/2
3	8-1/4	1-1/8	4-5/8	8	3/4	6-5/8	3.60	1-11/16

グレードと適正

チタングレード	化学組成	プロパティ
グレード1 R50250 · 商業的に純粋	C 0.10 最大 Fe 0.20 最高 H 0.015 最大 N 0.03 最高 O 0.18 最大 Ti 残り	最小引張 35 KSI 最小収量 25 KSI 硬度 14.9 引張弾性率 103 GPA ポアソンの配給量 0.34-0.40
グレード2 R50400 · 商業的に純粋	C 0.10 最大 Fe 0.30 最高 H 0.015 最大 N 0.03 最高 O 0.25 最大 Ti 残り	最小引張 50 KSI 最小収量 40 KSI 硬度 14.9 引張弾性率 103 GPA ポアソンの配給量 0.34-0.10
グレード5 R56400 · Ti-6Al-4V	AI 5.5-6.75 最大 C 0.10 最大 Fe 0.40 最高 H 0.015 最大 N 0.05 最大 O 0.20 最大 V 3.5-4.5 Ti 残り	最小引張 130 KSI 最小収量 120 KSI 硬度 16.4 引張弾性率 114 GPA ポアソンの配給量 0.30-0.33
グレード7 R52400 · Ti-0.15Pd	Pd 0.12-0.25 最大 C 0.10 最大 Fe 0.30 最高 H 0.015 最大 N 0.03 最高 O 0.25 最大 Ti 残り	最小引張 50 KSI 最小収量 40 KSI 硬度 14.9 引張弾性率 103 GPA ポアソンの配給量 0.37
グレード9 R56320 · Ti-3Al-2.5V	AI 2.5-3.5 C 0.05 最大 Fe 0.25 最高 H 0.013 最大 N 0.02 最大 O 0.12 最大 V 2.0-3.0 Ti 残り	最小引張 90 KSI 最小収量 70 KSI 硬度 13.0 引張弾性率 107 GPA ポアソンの配給量 0.34
グレード12 R53400 · Ti-0.3Mo-0.8Ni	C 0.08 最大 Fe 0.30 最高 H 0.0135 最高モー 0.2-0.4 N 0.03 最高 O 0.25 最大 Ti 残り	最小引張 70 KSI 最小収量 50 KSI 硬度 14.9 引張弾性率 103 GPA ポアソンの配給量 0.28
