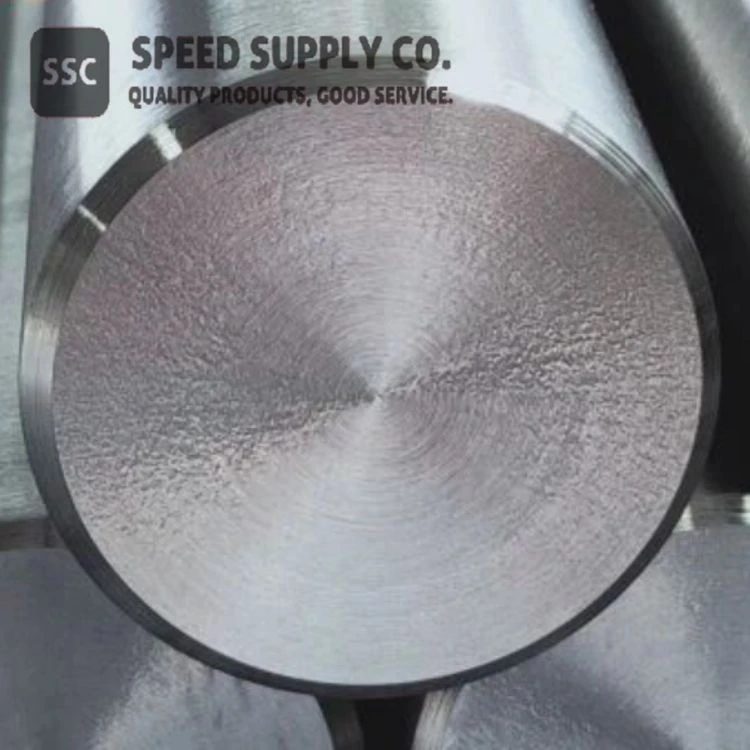

ニオブチタン

NbTiとしても知られるニオブチタンは、ニオブとチタンからなる合金です。 この合金は超伝導特性を備えているため、超伝導磁石、高エネルギー粒子加速器、および医療画像システムでの用途に優れた材料となっています。

特徴：

●高い超電導臨界温度（Tc）

●高磁場強度

●他の超電導材料に比べて低コスト

●良好な機械的性質

●優れた耐食性

●高い延性と可鍛性

グレード:

ニオブチタンは、必要な超電導特性やその他の仕様に応じて、さまざまなグレードで入手できます。

フォーム:

●ワイヤー: {{0}}.005" から 0.250" (0.127mm から 6.35mm) の範囲の直径

●ロッド: 0.125" から 2.5" (3.175mm から 63.5mm) の範囲の直径と 12 フィート (3.66m) までの長さ

●シート: {{0}}.010" から 0.125" (0.25mm から 3.175mm) の範囲の厚さと 24" (610mm) までの幅

●ホイル: {{0}}.0005" から 0.005" (0.0127mm から 0.127mm) の範囲の厚さと 12" (305mm) までの幅

●プレート: 厚さ 0 .125" ～ 2.5" (3.175mm ～ 63.5mm)、幅 24" (610mm) まで、長さ 72" (1828.8mm) まで

●チューブ: {{0}}.125" から 2.5" (3.175mm から 63.5mm) の範囲の外径、{{10}}.010" から 0.125" の範囲の壁の厚さ(0.25mm ～ 3.175mm)、長さは最大 20 フィート (6.1m)。

生産方法:

ニオブ チタンを製造する最も一般的な方法は、真空または不活性雰囲気で 2 つの金属を一緒に溶かすことです。 得られた合金は、その後、圧延、引き抜き、またはその他の技術によって所望の形状に加工されます。

アプリケーションと関連産業:

●MRIや粒子加速器用の超電導マグネット

●送電ケーブル

●核融合炉

●低温学の研究開発

●磁気浮上システムと推進力の航空宇宙産業

●高性能電子デバイスの製造

健康と安全に関する情報:

ニオブ チタンは一般に、産業および科学用途での使用に安全であると考えられています。 ただし、製造および加工中に金属微粒子や煙霧にさらされないように、適切な取り扱い手順に従う必要があります。

私たちの利点:

●一貫した性能と信頼性を備えた高品質のニオブチタン合金

●特定の顧客の要件を満たすためのNbTi合金のカスタマイズされた生産

●競争力のある価格

●タイムリーな配送と迅速なカスタマーサービス

よくある質問:

Q: ニオブチタンの超伝導臨界温度は何度ですか?

A: NbTi の超電導臨界温度は、特定のグレードと合金組成によって異なります。 一般に、臨界温度の範囲は 5 ～ 11 ケルビンです。

Q: ニオブチタンは MRI 装置でどのように使用されていますか?

A: ニオブ チタンは、MRI 装置の超伝導磁石の製造に使用されます。この超伝導磁石は、強力な磁場を生成して、体内の臓器や組織の高品質の画像を生成します。

Q: ニオブチタンは高温用途で使用できますか?

A: いいえ、ニオブ チタンは、特定の温度を超えると超伝導特性を失うため、高温用途には適していません。
